שאלה

כבלי פלדה הנם שימושיים למדי באבני עיגון (Chocks, Nuts), אבל מעט מאד ידוע לציבור המטפסים על חוזקם ועל נקודות התורפה של כבלי פלדה אלה, וכדאי להבהיר קצת מה תכונותיהם. שני קצוות הכבל, למשל, מחוברים זה לזה בסה"כ בעזרת מהדק-כבלים העשוי מתכת רכה; האין סכנה שהחיבור ייפתח תחת מתח?

תשובה

נתחיל בכמה מילות רקע. הכבל הסטנדרטי בנוי מליבה ועיקרים, וכל 'עיקר' בנוי מסיבי פלדה מלופפים. בכל הכבלים הדקים, ובסוגים רבים של כבלים יותר עבים, סיבי הפלדה מלופפים בכיוון הפוך לזה של העיקרים סביב הליבה. ישנם כמה סוגי פלדה השימושיים בכבלים, אך כבלים שעוביים אינו עולה על 5 מ"מ בנויים בדרך כלל מפלדת פחמן (מגולוונת, למרות שהחוזק יורד אז בכ- 10%) כשהליבה גם כן מפלדה, שלא ככבלים עבים יותר, שליבתם עשויה כותנה, אסבסט או חומר סיבי אחר. כבלים עם ליבת פלדה יותר חזקים (בממוצע ב- 7.5%) מכבלים בעלי ליבה אל-מתכתית. ייתכן שבעתיד הלא רחוק תיכנס לשימוש ליבת קבלר, וכלל זה עשוי להשתנות.

  • ציור 13.1
  • ציור 13.2
  • ציור 13.3

כבלים מסווגים על ידי שני מספרים שהשמאלי ביניהם מציין את מספר העיקרים, והימני את מספר סיבי הפלדה שבכל עיקר. כבל ההגאים של מטוס, למשל, הוא בדרך כלל 6x7 ועוד ליבה. העיקרים של הכבלים הדקים בנויים על פי רוב מ-7 או מ-19 סיבי פלדה (ציורים 13.1, 13.2). סוג נוסף שגם הוא די מקובל בנוי מ- 25 או 31 סיבי פלדה בעלי שני עוביים שונים (ציור 13.3). סוג הכבל המקובל ביותר בעוגני טיפוס הוא 1x19, כלומר כבל שכולו עיקר אחד, בעל 19 סיבי פלדה, המסודר כסיב מרכזי ושתי קליפות של 6 ו- 12 סיבים כל אחת (ציור 13.2).

בכבל מסוג זה קיים יחס פשוט בין כוח הקריעה שלו k (ק"ג) לבין קוטרו D (מ"מ): [math]K=71.5 \cdot D^2[/math] [math]D^2[/math]

לדוגמה, אם קוטרו [math]D=3[/math]

מ"מ, יהיה מתח הקריעה שלו [math]K=644[/math]

ק"ג.

  • ציור 13.4
  • ציור 13.5


יש לזכור שהקוטר D של כבל נחשב לקוטר המקסימלי (מה שעונה על השאלה: לתוך איזה צינור אפשר להשחיל אותו?), ולכן כשמודדים אותו בעזרת קליבר צריך להקפיד על נקודת המגע (כמו בציור 13.4, ולא כמו בציור 13.5).

מידת ההתארכות של כבלים תחת מתח כה קטנה בהשוואה לזו של כל שאר הרכיבים במערכת (חבלי פרלון, סלינגים, רתמה), שנהוג להזניחה בכל החישובים הדינאמיים הקשורים לבעיות טיפוס, ולהניח שהתארכותו של כבל היא אפס. קשיחותו של הכבל לכיפוף, לעומת זאת, תלויה במבנה של הכבל (פוחתת ככל שרב מספר הסיבים הכולל) ולכן ניתן להשיג כבלים קשיחים או נוחים לכיפוף בהתאם לצורך.

עד כאן בקשר לחוזקם וגמישותם של כבלי פלדה, אבל אסור לשכוח שמתחי הקריעה המובאים לעיל מתייחסים לכבל ישר (ללא כיפוף) וחופשי מכוחות נוספים (כגון גזירה), ואילו שימושם של כבלי פלדה, עד כמה שזה נוגע למטפסים, בא בעיקר בעוגנים (ציור 13.6), ובהם תנאים אלה לא מתקיימים. בכבלי פלדה בעוגנים ישנן, כפי שמצוין גם בשאלה, מספר נקודות תורפה. שתי נקודות תורפה אופייניות הן: ראש העוגן (נקודה A בציור 13.6), והחיבור לטבעת (נקודה C בציור 13.6). מיד נביא דוגמאות של בדיקות מבוקרות בנושא זה, אך תחילה נתייחס לחיבור של קצוות החבל (נקודה B בציור 13.6), שיכול לגרום דאגה מיוחדת למי שלא מכיר את המצב לאשורו.

ציור 13.6

נכון שקצוות החבל מחוברים בסך הכל על ידי הידוקם במהדק מתכת, אבל א' - המתכת אינה יותר מדי רכה, וב' - תפקידו של המהדק אינו לספוג את המתח אלא לשמור על כך ששני קטעי החבל המהודקים (הסמוכים לקצוות) יישארו צמודים זה לזה. כדי להשתכנע שזה אמנם מספיק, אפשר לקחת שתי פצירות זהות (זהות בצפיפות החריצים שבהן), להצמיד אותן זו לזו ולהדק אותן זו לזו בחוט דק ולא חזק ביותר או אפילו בגומייה משרדית רגילה. ממצב זה קל להיווכח כמה קשה להפריד ביניהן על ידי החלקתן זו על גבי זו אף בהפעלת כוחות גדולים למדי, וקל להשתכנע שאותו העיקרון שמונע החלקה בין שתי פצירות, או בין הבורג לאום, ימנע גם החלקה בין שני כבלים צמודים והדוקים.

ובאותו נושא, מדוע שיטת הקליעה שונה בכבלי פלדה מאשר בחבלים שזורים? פשוט מאד: כי אילו העברנו את הקליעה בכיוון נגדי לעיקרים (כמו שנהוג לעשות בחבל) לא היינו מנצלים את החיכוך המצוין שנוצר בין שני כבלים זהים, מקבילים וצמודים זה לזה.

נזכיר שקליעה (splice) היא חיבור של חבל (שזור, קלוע או מלופף) ע"י פתיחת העיקרים שלו ושילובם בעיקרים של מקום החיבור. קליעות ירדו משימושן עם הופעת חבלי 'ליבה ושרוול'.

לפני שנים מספר הזמין המועדון האלפיני הקנדי, ה-CAC, בדיקות חוזק של כמה עוגנים, אצל שני מטפסים מנוסים ומוכרים, ששניהם יודעים היטב איך להניח עוגנים למיניהם. את בדיקותיהם ביצעו השניים (Kevin O'Connel ו- Chris Guest) בסדקים אנכיים באזור גרניט צפונית לעיר מונטריאל, על ידי כך שהעלו בהדרגה את העומס הסטאטי על העוגנים הנבדקים עד לקריעתם. בחלק מהמקרים העוגן נשלף מהסדק לפני שהכבל נקרע, תוך כדי כך שנחרטו בו חריצים על ידי בליטות הגרניט הקטנות, ובמקרים אלה נרשם העומס הזה. הניסויים הצביעו על שתי נקודות התורפה שהוזכרו לעיל: בראש העוגן (נקודה A בציור 13.3), אך בעיקר בחיבור לטבעת (נקודה C בציור 13.3). באף מקרה מכל המקרים שנבדקו לא קרה שנפתח החיבור של קצוות הכבל (נקודה B בציור 13.3).

להלן תוצאות בדיקותיהם של קריס וקווין ב- רוקים ובעוגני RP (טבלאות 13.1 ו - 13.2). תוצאות אלה יכלו להיות יותר משמעותיות אילו רשמו השניים גם את קוטרו של כל כבל שנבדק, שהרי שני רוקים מאותו הגודל יכולים לבוא עם כבלים בעלי עוביים שונים. למרות זאת יש ערך לעבודתם והרי תוצאות בדיקותיהם לידיעת המטפסים בארץ:


טבלה 13.1: רוקים
מס' עומס [ק"ג] מקום קריעה סיבה אחרת
1 886 ראש העוגן
1 633 נשלף
1 937 חיבור לטבעת
2 1469 חיבור לטבעת
2 1266 ראש העוגן
3 1266 ראש העוגן
3 1621 חיבור לטבעת
4 1519 חיבור לטבעת
4 1519 חיבור לטבעת
5 1392 חיבור לטבעת
5 1317 חיבור לטבעת
6 1519 חיבור לטבעת
6 1570 חיבור לטבעת
7 1570 חיבור לטבעת
7 1595 חיבור לטבעת
8 1646 חיבור לטבעת
8 1772 חיבור לטבעת
9 1849 חיבור לטבעת
9 1671 חיבור לטבעת
טבלה 13.2: RP's
מס' עומס [ק"ג] מקום קריעה סיבה אחרת
0 329 חיבור לטבעת
0 329 נשלף
0 355 חיבור לטבעת
0 253 חיבור לטבעת
1 506 חיבור לטבעת
1 506 חיבור לטבעת
1 506 חיבור לטבעת
1 380 נשלף
2 734 חיבור לטבעת
2 506 נשלף
2 709 נשלף
3 684 נשלף
3 633 חיבור לטבעת
3 810 חיבור לטבעת
4 937 חיבור לטבעת
4 1063 חיבור לטבעת
5 988 חיבור לטבעת
5 1012 נשלף

כצפוי, שליפה ברוקים היא אירוע יותר נדיר מאשר שליפה בעוגני RP הקטנים מהם, וגם אז רק ברוקים בעלי מידה קטנה. אפשר גם לראות שבעוגני RP אין אף מקרה של כבל שנקרע בראש העוגן (נקודה A) אלא רק בחיבור לטבעת (נקודה C בציור 13.3), ללמדנו שהפטנט של RP באמת עובד. כמו כן רואים שנרשמו בסך הכל 3 קריעות כבל בראש העוגן לעומת 26 קריעות כבל בחיבור לטבעת. זה הבדל בהחלט משמעותי המצביע בבירור על נקודה C כנקודת התורפה העיקרית. יש מטפסים שמחברים באופן שיגרתי שתי טבעות במקביל בכל מקרה של כבל דק במיוחד, כדי להגדיל את רדיוס העקמומיות ולהקטין בכך את סכנת הקריעה.

כהערת אגב לממצאים אלה, מתבקשות כאן כמה מילים על כך שהחוליה החלשה בעגינה אינה הטבעת, שהרי טבעות סטנדרטיות באות בחוזק של 2,000 ק"ג ומעלה. מסקנה: אם החלטת להוציא מחיר קצת יותר גבוה על טבעות יקרות מהסטנדרטיות, אין תועלת רבה בחיפוש אחרי טבעות המסוגלות להחזיק עומסים גדולים (3,750 או 3,500 ק"ג למשל). לעומת זאת עשויה להיות תועלת לא מבוטלת בטבעות החלולות אשר יצאו לשוק בסביבות שנת 1970 ומשום מה לא נקלטו היטב בקרב ציבור המטפסים. טבעת חלולה עבה יותר מטבעת סטנדרטית בעלת אותו חוזק ואותו משקל עצמי, ולכן רדיוס העקמומיות בכבל יהיה גדול יותר, ריכוז המאמצים ירד, וסיכויי הקריעה יפחתו בהתאם.

ציור 13.7

ישנו היבט שעשוי לעניין את אותם המטפסים שמתקינים בעצמם את הכבלים לעוגניהם: על מנת לבטל את נקודת התורפה C, אפשר היה לחבר את קצוות הכבל בחיבור כפול (ציור 13.7), כשהקטע שבין שני החיבורים, בהיותו כפליים יותר עבה, מיועד לבוא בצד התחתון, הבא במגע עם הטבעת, ולבטל את נקודת התורפה C. מצד שני, חיבור הקצוות במהדק הכבל B יוצא תמיד גדול מדי, בולט, מסורבל, ובסופו של דבר מפריע בהנחת העוגן או בהעברתו בסדקים. ומי ירצה שני חיבורים כאלה בעוגניו?

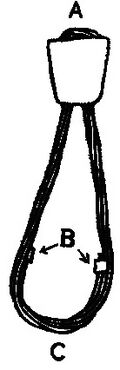

ניתן לפתור את הבעיה בצורה הבאה: קח כבל שחוזקו כשליש מהחוזק הדרוש (כבל מעצורים של אופניים, למשל) והעבר אותו שלוש פעמים דרך ראש העוגן תוך כדי ליפופו סביב עצמו (ציור 13.8) בדומה לסידור בקליעה. במצב זה, כמעט אין צורך בחיבור הקצוות (סיכוי קטן ששלוש ההעברות יחליקו זו על גבי זו שלוש פעמים והכבל יפתח). ברור שבכל זאת אין לקחת סיכון מיותר וחובה לחבר את הקצוות, אבל נפחו של כל חיבור יהיה עכשיו בסה"כ פי [math]3^\frac{3}{2}=5.2[/math] יותר קטן ולא יבלוט כל כך, ולכן גם לא יפריע בהנחת העוגן. סידור טוב, בטיחותי, נוח, וב- 33% יותר חזק בנקודה הקריטית C. למה לא לנצל את האפשרות הזאת?

ציור 13.8

קריס וקוין בדקו גם פרנדים אשר היו בהם רצועות ולא כבל פלדה, ולכן חלק זה בבדיקותיהם כביכול איננו רלוונטי לנושא הכבלים, אבל לשם השלמות והעניין הכללי שבתוצאות אלה, הריהן מובאות להלן כמידע נוסף (טבלה 13.3).

טבלה 13.3: פרנדים
מס' עומס [ק"ג] מקום קריעה סיבה אחרת
1 684 פין התכופף -
1 886 - החליק
1 1190 - החליק
1 506 - החליק
1 810 - החליק
2 810 - החליק
2 1266 סלינג נקרע -
2 1595 סלינג נקרע -
3 1570 סלינג נקרע -
3 1266 פין התכופף -
4 1266 - החליק
4 1266 סלינג נקרע -
4 1560 סלינג נקרע -

יש לקוות שדברים אלה יעזרו לקורא:

א. להעריך נכונה את הסיכון שבטבעות יותר מדי דקות, העשויות 'לחתוך' כבלים, סלינגים וחבלים, מתוך ריכוז המאמצים.

ב. להימנע מחסכונות מיותרים, ולחבר שתי טבעות במקביל במקרה של כבלים דקים במיוחד.

ולהשתדל בכל זאת לא ליפול על 0-RP!.
